電磁流量計如何正確安裝?
一、安裝位置要求
?直管段長度?
上游需≥10倍管徑直管段，下游需≥4-5倍管徑直管段?
避免安裝在彎頭、變徑或閥門附近，否則會導致流速分布不均?

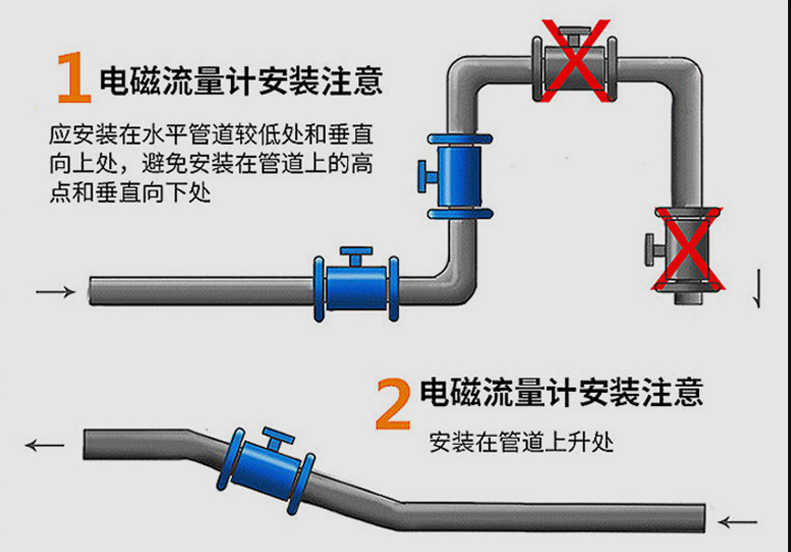

?垂直管道安裝?
流體必須?自下而上?流動，確保滿管狀態?
錯誤案例：自上而下流動會導致不滿管，測量跳變?
?水平管道安裝?
需保證后端管路存在上揚段，防止液體無法充滿管道?
電極應避開管道正上方/下方，避免氣泡或沉淀物干擾?
二、接地與防干擾
?接地規范?
接地樁需打入深度1.5-2米的濕潤泥土，或使用標準接地樁?
接地線采用≥16mm2銅線，連接流量計法蘭處的大螺絲?
錯誤案例：接地線與設備共用或連接柱子，導致干擾?
?遠離干擾源?
需距離強磁場設備（如電機、變壓器）≥8米?
三、特殊場景處理
?閥門與水泵安裝?
流量計應安裝在調節閥?上游?，避免閥門開閉影響流速?
?非滿管解決方案?
水平管道可下沉流量計10cm形成積水區（臨時方案）?
停機后需沖洗管道，防止物料堆積堵塞?
四、其他注意事項
?介質要求?
被測流體必須導電（如污水、酸堿液），純水、油類、氣體不適用?
?維護便利性?
高處或井下建議使用分體式流量計，便于觀察?
?安裝方向?
殼體箭頭需與流體流向一致，支持雙向測量?
通過規范安裝可避免氣泡、不滿管、接地不良等常見問題，確保測量精度
