超聲波流量計現場安裝及示意圖，來咯
超聲波流量計現場安裝及示意圖，來咯
1.外夾式超聲波：從安裝方式上可分Z法安裝和V法安裝（圖）安裝距離通過參數設置確定探頭之間的距離
（M11管道外徑、M12管道壁厚、M13管道內徑、M14管道材質）參數設置結束，自動計算安裝距離（頭頂頭）
2.插入式超聲波：管道內徑D-10mm，就是超聲探頭的安裝距離（現場安裝圖）

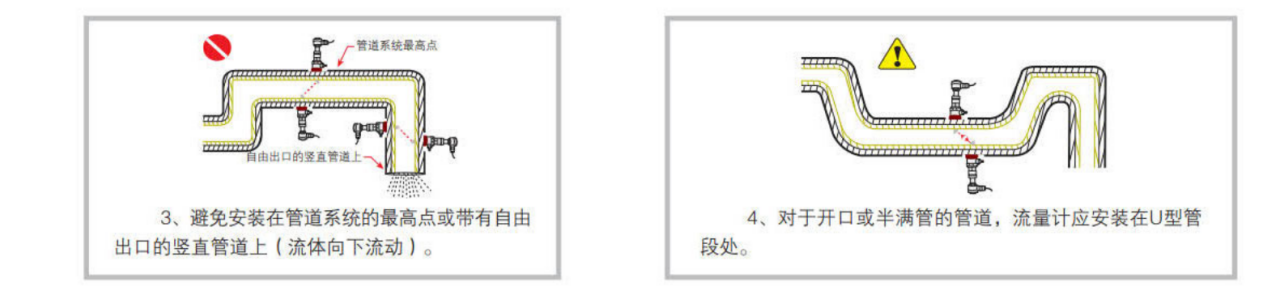

3.管段式超聲波：這個只需要選擇合適的安裝地點就行
?
?
?
?

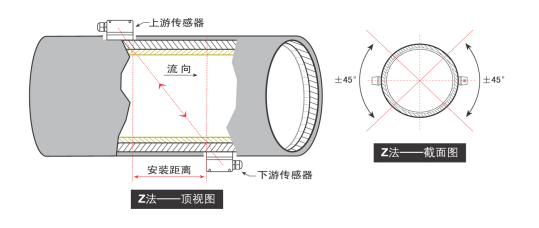

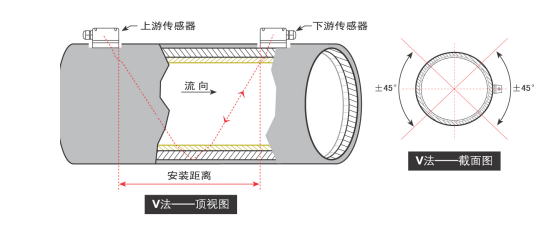

Z法安裝調試：安裝點劃好后，將安裝點周圍打磨光滑（去銹），打磨范圍要比探頭的底面積??V法：在管道同一側大約水平位置處劃一條與管道軸線平行的直線，在此直線上取兩個點，間距為安裝距離，將兩個探頭安照此距離安裝，兩個探頭的中心線必須重合，探頭的具體位置可以在此基礎上左右微調大一些，然后在探頭底面上涂滿耦合劑（黃油、硅膠等），將探頭貼到管道上，并先固定好一個探頭，然后去調整另一個探頭的具體位置。
當通過調整探頭使信號強度和Q值（M90）都達到60以上、傳輸比（M91）達到97—103﹪之間時，流量計方能正常測量。
