主要分為外夾式和插入式兩種安裝方法：著重插入式安裝解析
插入（只能用Z法）
1、選點、劃點（安裝距離可以通過內徑-10毫米來計算）同外夾式Z法。但是安裝時，A、B兩點必須與球閥底座的中心點重合。
2、把底座位置定準后，將底座與管道接觸處全部焊接嚴密。
3、裝上球閥，擰緊。

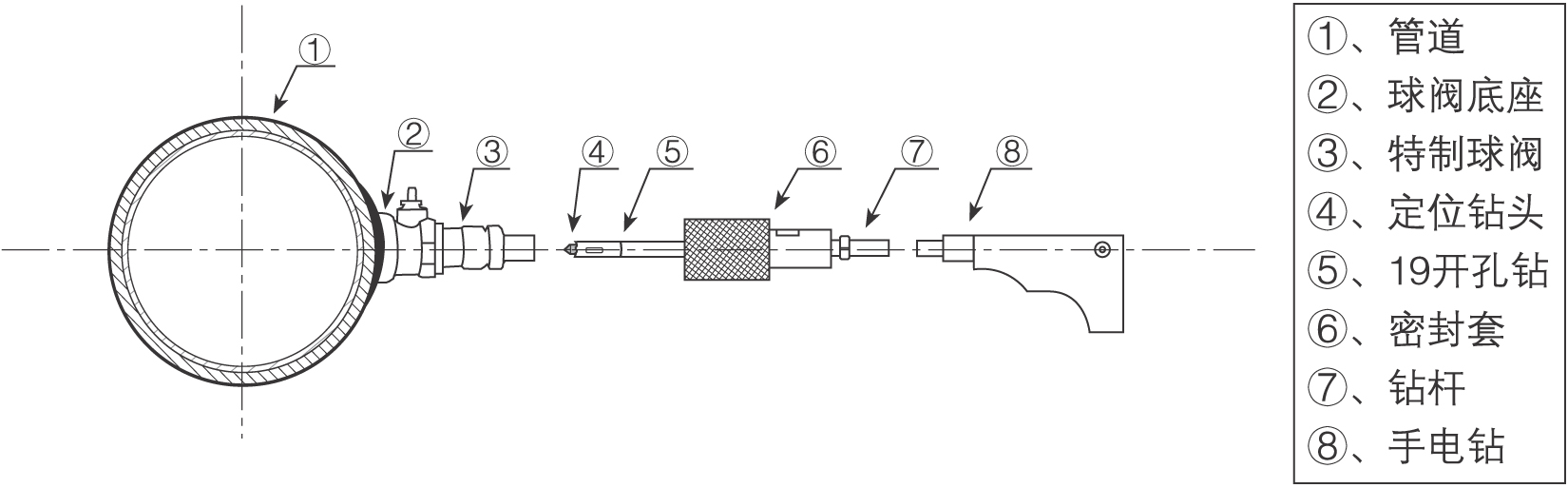

4、將球閥開關打開，把開孔器裝進去，接上電鉆開孔。開孔后，先把開孔器退回來，然后關上球閥開關，再把開孔器卸下來。
5、半開球閥，用水將鐵屑沖凈，再將探頭擰進去。

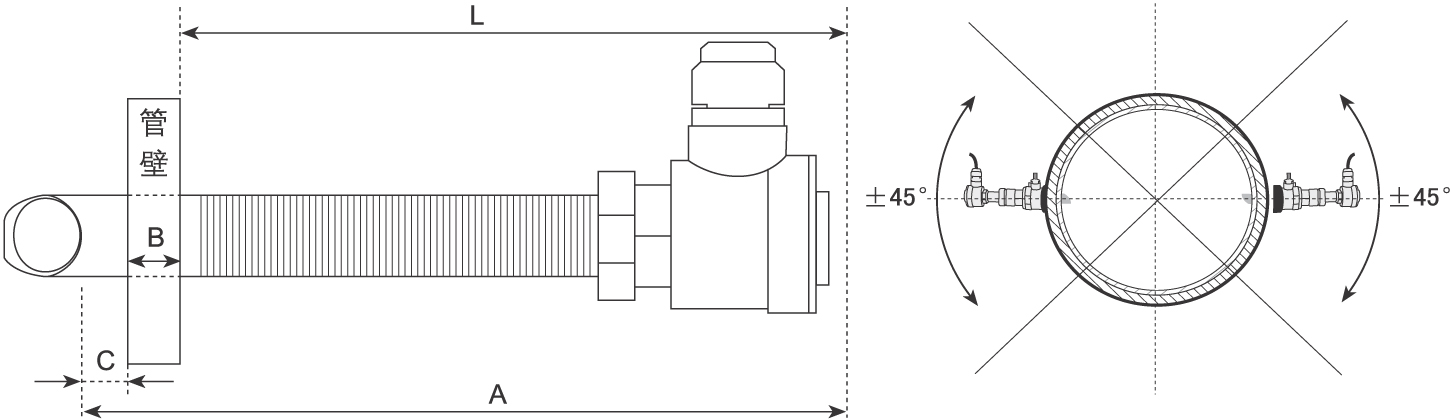

6、探頭插入深度的計算：探頭余留在管道外側的長度為L，探頭全長為A，管道壁厚為B。L=A-B，A、B已知，L可測，C=0。
7、將防水螺母鎖緊，探頭進線口方向必須與管道軸線方向垂直。
8、接線同外夾式接法。
9、設參調試，若流量計狀態正常，安裝成功。
